Ehilà! In qualità di fornitore di guarnizioni O-ring, mi viene spesso chiesto informazioni sui metodi di ispezione per le guarnizioni O-ring. È un argomento cruciale perché garantire la qualità di queste tenute è essenziale per il loro corretto funzionamento in diverse applicazioni. In questo post del blog ti guiderò attraverso i diversi metodi di ispezione per le guarnizioni O-ring.
Ispezione visiva
Il primo e più semplice metodo per ispezionare le guarnizioni O-ring è l'ispezione visiva. Questo è un modo semplice e veloce per individuare eventuali difetti evidenti. Basta osservare da vicino l'O-ring ad occhio nudo o utilizzare una lente d'ingrandimento per una visione più dettagliata.
Cerca eventuali segni di tagli, intaccature o lacerazioni sulla superficie dell'O-ring. Questi possono essere causati durante il processo di produzione, movimentazione o trasporto. Anche un piccolo taglio può compromettere l'integrità della guarnizione e causare perdite. Inoltre, verificare la presenza di eventuali deformità nella forma dell'O-ring. Dovrebbe avere una forma liscia e circolare senza rigonfiamenti o ammaccature.
Un'altra cosa da cercare è lo scolorimento. Se l'O-ring ha cambiato colore, potrebbe essere un segno di esposizione o degradazione chimica. Ad esempio, se un O-ring che dovrebbe essere nero è diventato marrone, potrebbe essere stato esposto a temperature elevate o ad alcune sostanze chimiche che ne hanno influenzato le proprietà del materiale.
Controllo dimensionale
L'ispezione dimensionale è un altro aspetto importante del controllo delle guarnizioni O-ring. La dimensione e la forma di un O-ring devono rientrare nelle tolleranze specificate affinché possa adattarsi correttamente alla sua applicazione.
È possibile utilizzare i calibri per misurare il diametro interno, il diametro esterno e il diametro della sezione trasversale dell'O-ring. Confrontare queste misurazioni con le specifiche del produttore. Se le dimensioni non sono corrette, l'O-ring potrebbe non sigillare correttamente. Ad esempio, se il diametro della sezione trasversale è troppo piccolo, non creerà una tenuta sufficientemente stretta, mentre se è troppo grande potrebbe non adattarsi correttamente alla scanalatura.
Alcune applicazioni ad alta precisione potrebbero richiedere strumenti di misurazione più avanzati, come le macchine di misura a coordinate (CMM). Queste macchine sono in grado di fornire misurazioni estremamente accurate delle dimensioni dell'O-ring, garantendo che soddisfi i più severi standard di qualità.
Test di durezza
La durezza di un O-ring è una proprietà importante che influisce sulle sue prestazioni di tenuta. La durezza viene solitamente misurata utilizzando un durometro. Un durometro è un dispositivo che misura la resistenza di un materiale alla rientranza.
Esistono diverse scale per misurare la durezza, ma quella più comune per gli O-ring è la scala Shore A. Un valore Shore A inferiore indica un O-ring più morbido, mentre un valore più alto indica uno più duro. La durezza di un O-ring deve essere adeguata alla sua applicazione. Ad esempio, nelle applicazioni in cui è presente molta pressione, potrebbe essere necessario un O-ring più duro per resistere alla forza senza deformarsi troppo.
Per eseguire un test di durezza, posizionare l'O-ring su una superficie piana e premere il durometro su di esso. Assicurati di effettuare più misurazioni in punti diversi sull'O-ring per ottenere una media accurata. Se la durezza non rientra nell'intervallo specificato, potrebbe influire sulla capacità del sigillo di formare una tenuta ermetica.
Test di compatibilità dei materiali
Gli O-ring vengono utilizzati in un'ampia gamma di applicazioni e devono essere compatibili con i fluidi e le sostanze chimiche con cui entrano in contatto. I test di compatibilità dei materiali sono fondamentali per garantire che l'O-ring non si degradi o si gonfi se esposto a queste sostanze.
Un modo per testare la compatibilità dei materiali è immergere un campione dell'O-ring nel fluido o nella sostanza chimica per un certo periodo di tempo. Quindi, misurare i cambiamenti nelle sue dimensioni, peso e durezza. Se l'O-ring si gonfia, si restringe o perde la sua durezza, potrebbe non essere compatibile con la sostanza.
Un altro metodo consiste nell'utilizzare le tabelle di resistenza chimica. Queste tabelle forniscono informazioni sulla compatibilità dei diversi materiali degli O-ring con vari prodotti chimici. Tuttavia, è importante notare che questi grafici sono solo una guida generale e che si consiglia comunque di eseguire test effettivi per le applicazioni critiche.
Test di pressione
Il test di pressione è un modo per simulare le condizioni reali a cui sarà esposto un O-ring nella sua applicazione. Questo test aiuta a garantire che l'O-ring possa mantenere la tenuta sotto pressione.
Esistono diversi tipi di test di pressione, come test di pressione statica e test di pressione dinamica. Nei test di pressione statica, l'O-ring viene posizionato in un dispositivo di prova e viene applicata una pressione costante. L'apparecchio viene quindi monitorato per eventuali segni di perdite. Il test di pressione dinamica, invece, comporta l'applicazione di una pressione variabile all'O-ring per simulare le condizioni di un sistema in movimento.
Durante il test della pressione, è importante registrare la pressione alla quale l'O-ring inizia a perdere. Queste informazioni possono essere utilizzate per determinare se l'O-ring è adatto all'applicazione prevista. Se l'O-ring non supera il test di pressione, potrebbe essere necessario riprogettarlo o utilizzare un materiale diverso.
Test di tenuta
Il test delle perdite è il test definitivo per determinare se un O-ring funziona correttamente. Esistono diversi metodi per testare le perdite, ciascuno con i propri vantaggi e svantaggi.
Un metodo comune è il test delle bolle. In questo test, l'O-ring viene posizionato in una camera di prova e pressurizzato. La camera viene quindi immersa in un liquido, solitamente acqua. Se c'è una perdita, si formeranno delle bolle nel punto della perdita. Questo metodo è semplice ed economico, ma potrebbe non essere abbastanza sensibile da rilevare perdite molto piccole.
Un altro metodo è il test di tenuta dell'elio. L'elio è una molecola molto piccola e può facilmente passare attraverso piccole perdite. In questo test, l'O-ring viene posizionato in una camera sigillata e viene introdotto l'elio. Viene quindi utilizzato uno spettrometro di massa per rilevare l'eventuale elio che fuoriesce attraverso l'O-ring. Questo metodo è molto sensibile e può rilevare perdite estremamente piccole, ma richiede attrezzature specializzate ed è più costoso.
Conclusione
Come puoi vedere, esistono diversi metodi di ispezione per le guarnizioni O-ring, ciascuno con uno scopo diverso. Utilizzando una combinazione di questi metodi, puoi garantire che gli O-ring che stai utilizzando o fornendo siano di alta qualità e funzioneranno bene nelle loro applicazioni.

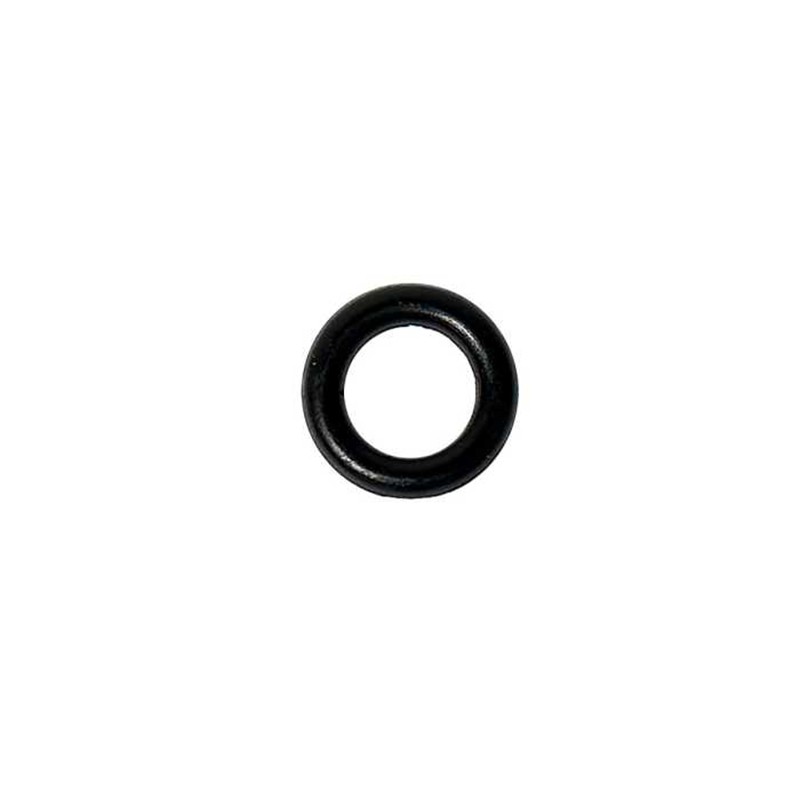

Se cerchi guarnizioni O-ring, mi piacerebbe aiutarti a trovare quelle giuste per le tue esigenze. Se ne hai bisognoO-ring di ricambio per ugello di nebulizzazione standardo altri tipi di O-ring, ci penso io. Contattami e possiamo iniziare una conversazione sulle tue esigenze.
Riferimenti
- "Manuale della tecnologia O-Ring" di Roy D. Kamm
- "Tecnologia di tenuta" di John H. Bickford
